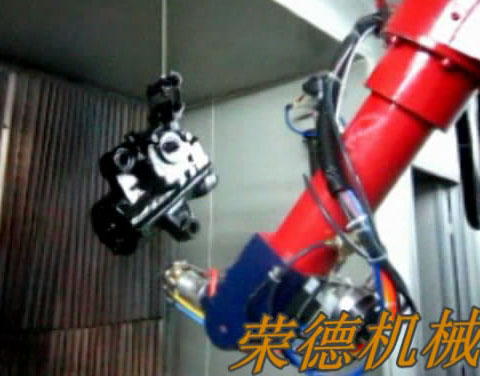

汽車儀表盤自動噴漆機器人
RDPT01機器人+噴涂流水線：
萬級無塵在線式跟蹤噴漆，榮德自動噴涂生產線含自動輸送,噴涂及烘干一體化等配套工序，提升噴涂車間生產效率與噴涂品質

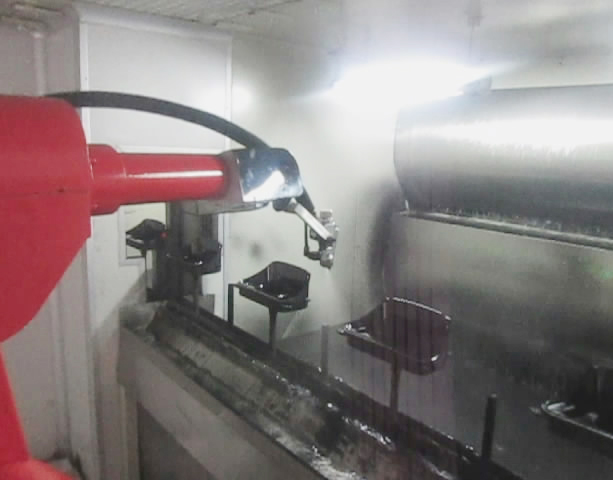

儀表盤機器人自動噴涂線
一、RDPT01噴漆機器人(落地式)3套
機器人參數見參數列表
噴涂設備部分：涂料粘度＜25S（巖田二號量杯），涂料適用于油管輸送。
噴槍和泵浦適合試機及一般用途，若后續因工藝、產品、油漆等改變而需要
二、水簾噴漆柜3臺
規格尺寸：L2480*W2100*H2000mm
離心風機3.7KW，3.5番，風量9600M3/H，風壓1000pa，本風機為馬達與風葉直接式， 1 水柜線體兩側安裝小水簾
三、靜電除塵柜3臺
規格尺寸：L1200*W1600*H2000mm
用途：噴涂前自動靜電除塵
特點：靜電除塵、提高產品品質
規格尺寸：L72000*H750±20mm
噴涂方式：步進式或連續式機器人跟蹤噴涂。
用途：噴漆產品的輸送。
材料：鏈條采用SPINDLE涂裝鏈條72米
五、表干爐3套
規格尺寸：L5270*W5370*H1900mm
用途：油漆烘干固化
六、涂裝操作間，用于百萬級無塵要求3套
規格尺寸：L2880*W1800*H2400mm
用途：涂裝作業區域，實行防塵隔離。
七、普通型供風機組，用于百萬級無塵要求3套
規格尺寸：L2700*W1300*H1850mm
用途：補入潔凈空氣，保持室內空氣清新無塵。
八、電氣部分 3項
用途：集中控制電器，直接查看噴涂數據。
|
型號 |
RDPT01 |
RDPT02 |
RDPT03 |
||||
|
RDPT0105普通型 |
RDPT0110加強型 |
||||||
|
自由度 |
6軸 |
6軸 |
6軸 |
6軸 |
|||
|
工作范圍 |
1300mm |
1300mm |
2000mm |
2700mm |
|||
|
手腕類型 |
連接手腕 |
連接手腕 |
中空手腕 |
中空手腕 |
|||
|
最大負載能力 |
手腕5kg |
手腕10kg |
手腕10kg |
手腕10kg |
|||
|
最大直線補償速度 |
2.0m/s |
2.0m/s |
2.0m/s |
2.0m/s |
|||
|
重復定位精度 |
±0.2mm |
±0.2mm |
±0.5mm |
±0.5mm |
|||
|
運轉性能 |
最大行程 |
JT1 |
旋轉 |
±170° |
±170° |
±145° |
±145° |
|
JT2 |
下部手臂 |
＋135°至—90° |
＋135°至—90° |
＋105°至—55° |
＋1115°至—65° |
||
|
JT3 |
上部手臂 |
＋168°至－80° |
＋168°至－80° |
＋90°至－80° |
＋90°至－80° |
||
|
JT4 |
旋轉1 |
±360° |
±360° |
±720° |
±720° |
||
|
JT5 |
手腕俯仰 |
±120° |
±120° |
±720° |
±720° |
||
|
JT6 |
旋轉2 |
±720° |
±720° |
±410° |
±410° |
||
|
重量 |
210KG |
220kg |
460kg |
590kg |
|||
|
本體顏色 |
中國紅RAL2008 |
中國紅RAL2008 |
中國紅RAL2008 |
中國紅RAL2008 |
|||
