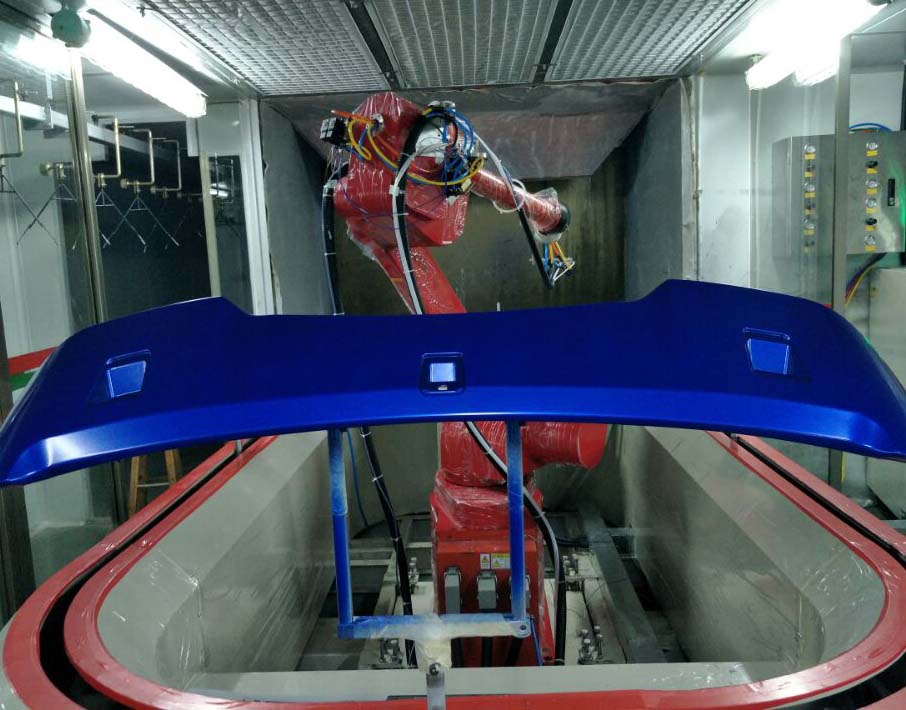

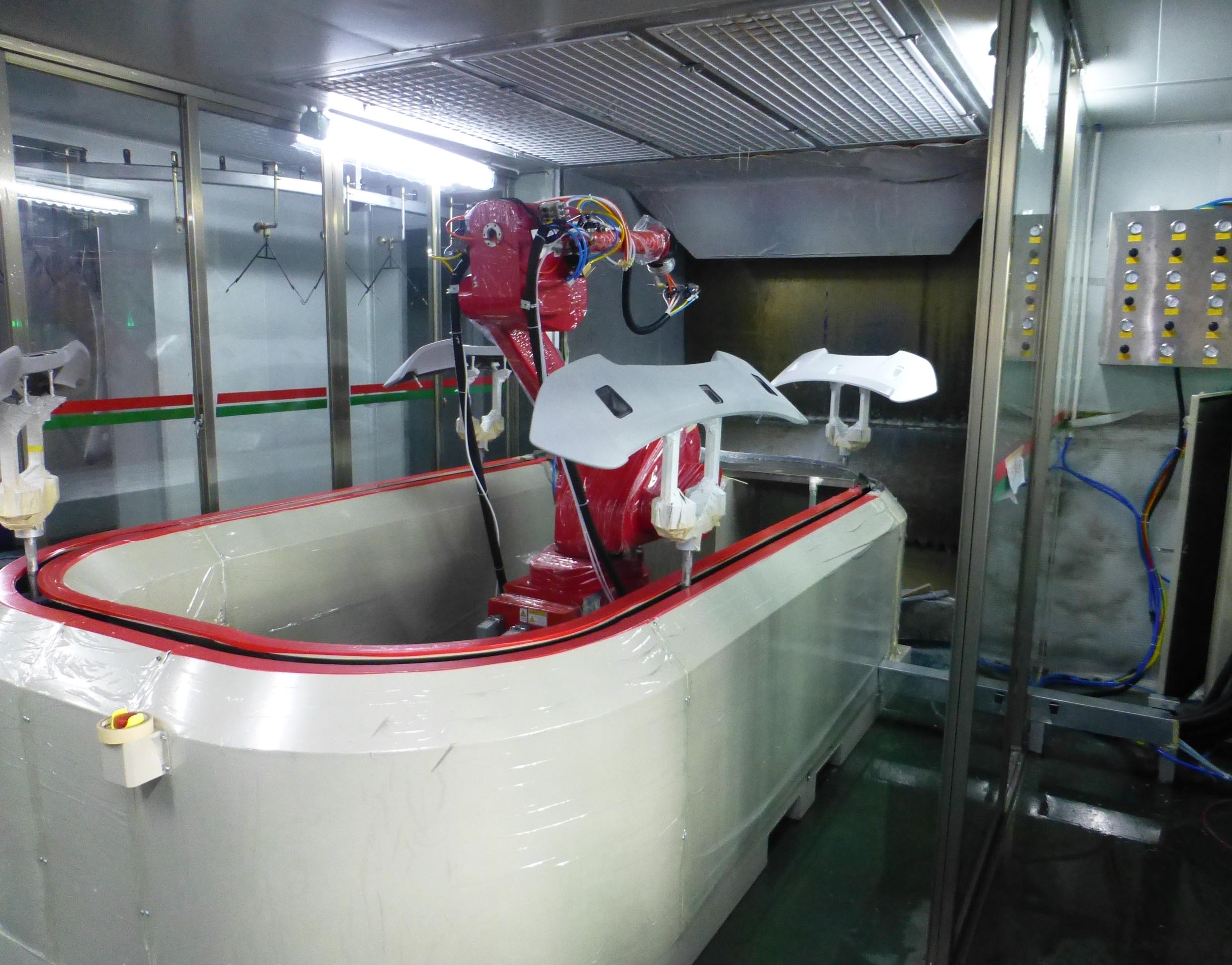

汽車尾翼機器人自動噴涂線
RDPT02噴涂機器人+地軌環形線：
榮德噴涂生產線整體布局合理，人流物流通暢，能滿足產品生產的工藝流程需要；生產線各運動部分應 運轉靈活，無異常噪音，工件在線體上運行平穩，無抖動、爬行、碰撞現象；
汽車尾翼機器人自動噴涂線
一、輸送線
線體采用P=38.1mm十字優質碳鋼鏈條輸送，線體總長9米。
二、RDPT02噴涂機器人（落地安裝）
三、機器人底座
二型機器人底坐規格尺寸：L1200*W800mm
四、工件檢測系統
五、噴涂及供油部分：涂料粘度＜25S（巖田二號量杯），涂料適用于油管輸送。
六、3色換色系統
|
型號 |
RDPT01 |
RDPT02 |
RDPT03 |
||||
|
RDPT0105普通型 |
RDPT0110加強型 |
||||||
|
自由度 |
6軸 |
6軸 |
6軸 |
6軸 |
|||
|
工作范圍 |
1300mm |
1300mm |
2000mm |
2700mm |
|||
|
手腕類型 |
連接手腕 |
連接手腕 |
中空手腕 |
中空手腕 |
|||
|
最大負載能力 |
手腕5kg |
手腕10kg |
手腕10kg |
手腕10kg |
|||
|
最大直線補償速度 |
2.0m/s |
2.0m/s |
2.0m/s |
2.0m/s |
|||
|
重復定位精度 |
±0.2mm |
±0.2mm |
±0.5mm |
±0.5mm |
|||
|
運轉性能 |
最大行程 |
JT1 |
旋轉 |
±170° |
±170° |
±145° |
±145° |
|
JT2 |
下部手臂 |
＋135°至—90° |
＋135°至—90° |
＋105°至—55° |
＋1115°至—65° |
||
|
JT3 |
上部手臂 |
＋168°至－80° |
＋168°至－80° |
＋90°至－80° |
＋90°至－80° |
||
|
JT4 |
旋轉1 |
±360° |
±360° |
±720° |
±720° |
||
|
JT5 |
手腕俯仰 |
±120° |
±120° |
±720° |
±720° |
||
|
JT6 |
旋轉2 |
±720° |
±720° |
±410° |
±410° |
||
|
重量 |
210KG |
220kg |
460kg |
590kg |
|||
|
本體顏色 |
中國紅RAL2008 |
中國紅RAL2008 |
中國紅RAL2008 |
中國紅RAL2008 |
|||
一、榮德有22年非標設備定做專業經驗
二、榮德是35家五百?gòu)?qiáng)企業指定供應商
三、榮德通過了國家高新技術企業認定
四、榮德通過了國際質量管理體系認證
五、榮德?lián)碛腥囗?xiàng)國家授權專利
六、與高校合作共建了產學研基地
七、榮德噴涂機器人是科技部立項的噴涂機器人技術
八、榮德建立了700多平方噴涂實驗室提供免費打樣
